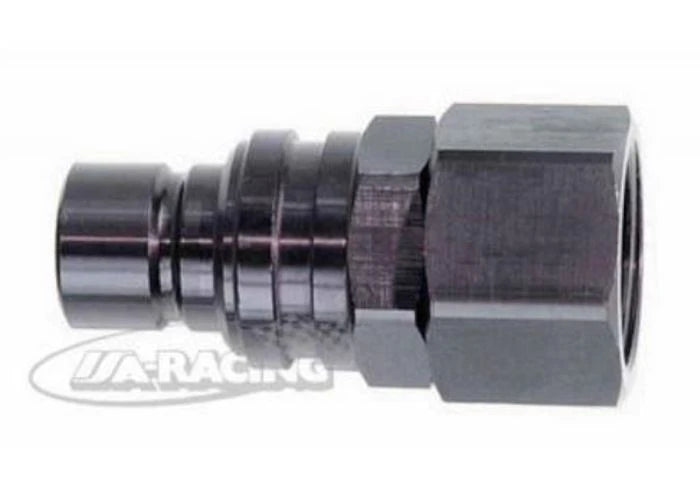

Jiffy-Tite Nippel gerade mit AN-Innengewinde
J22303F
Lieferzeit: ca. 2-3 Wochen
Von CHF 42.80
Inkl. 8.1 % MwSt. zzgl. Versand
Jiffy-Tite Nippel gerade mit AN-Innengewinde.
EPDM Dichtung = geeignet für Bremsflüssigkeit
Viton Dichtung = geeignet für gängige Öle und Kraftstoffe

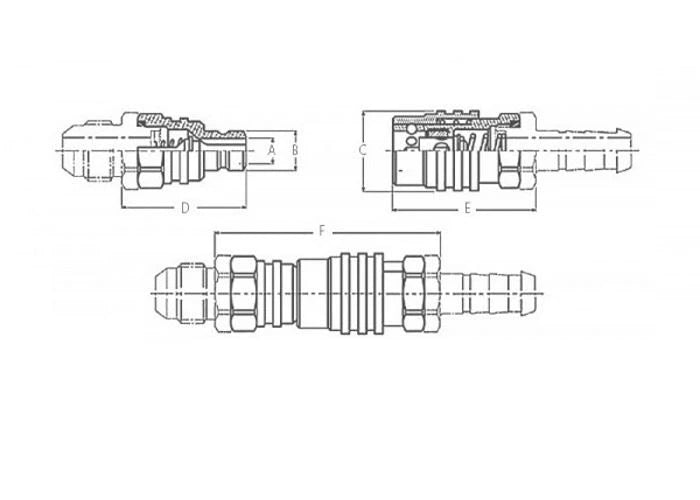

Abmessungen Serie 2000, 3000, 5000
|
|
A |
B |
C |
D |
E |
F |
|
Serie 2000 |
6,10mm |
9,40mm |
19,05mm |
42,67mm |
47,24mm |
79,50mm |
|
Serie 3000 |
9,40mm |
13,46mm |
26,16mm |
51,05mm |
59,50mm |
95,00mm |
|
Serie 5000 |
15,00mm |
19,81mm |
34,80mm |
68,32mm |
77,72mm |
133,35mm |
Volumenstrom absperrende Ausführung
Der Eingangsdruck in der folgenden Tabelle wurde für die Serie 3000 bzw. Serie 5000 mit einem 60cm langen D-08 bzw. D-10 Schlauch ermittelt. Die Messungen für die Serie 2000 erfolgten mit einem 90cm langen D-06-Schlauch.
| Druck bar | Serie 2000 ltr/min | Serie 3000 ltr/min |
Serie 5000 ltr/min |
|
0,34 |
6,60 | 16,42 |
29,75 |
| 0,69 | 8,78 | 20,10 |
40,27 |
| 1,38 | 11,96 | 25,85 |
55,26 |
| 2,07 | 15,44 | 31,19 |
|
| 2,75 | 16,00 | 35,92 |
|
| 3,44 | 17,67 | 39,74 |
|
| 4,13 | 19,30 | 43,34 |
|
