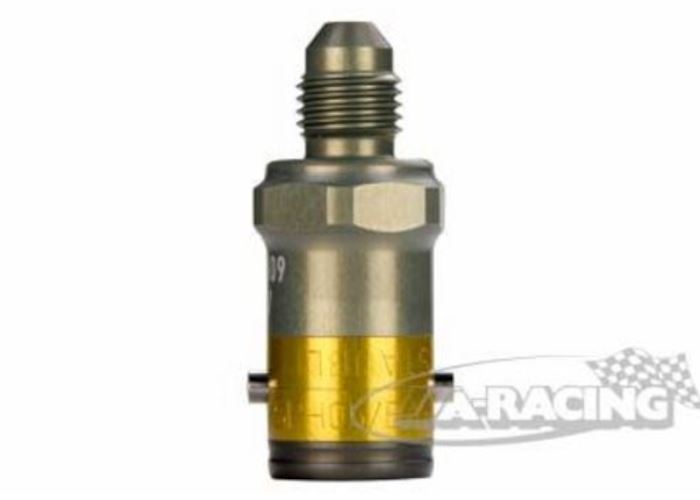

Stäubli Schnellkupplungen für Benzin und Öl

Die für den Rennsport konzipierten Stäubli-Schnellkupplungen besitzen Viton-Dichtringe und sind für Mineralöl, Treibstoff und Stickstoff geeignet Dichtungstyp JV.

Die Schnellkupplungen sind auf Wunsch auch mit dem Dichtungstyp JKV oder JE für Bremsflüssigkeit erhältlich. Die Kupplungen sind beidseitig absperrend.

Die Bulkhead-Ausführungen sind für 15,0mm (SPH05) bzw. 19,5mm Karosseriedurchführungen (SPH08) und Wandstärken von 1,0 bis 5,0mm vorgesehen.

  • JV = Dichtungen Viton für Benzine und Hydraulik
  • JKV = Dichtungen Viton / Kalrez für Methanol / Ethanol
  • JE = Dichtungen EPDM für Bremsflüssigkeit
Stäubli Schnellkupplungen für Benzin und Öl

Schnellkupplungen und Verschlussnippel SPH05.

  • Nennweite = 5,0mm
  • Querschnitt = 19,6mm²
  • Max. Druck 160 bar

Schnellkupplungen und Verschlussnippel SPH08.

  • Nennweite = 8,0mm
  • Querschnitt = 50,3mm²
  • Max. Druck 80 bar

Schnellkupplungen und Verschlussnippel SPH12.

  • Nennweite = 12,0mm
  • Querschnitt = 113,0mm²
  • Max. Druck 50 bar

Schnellkupplungen und Verschlussnippel SPH16.

  • Nennweite = 16,0mm
  • Querschnitt = 201,0mm²
  • Max. Druck 50 bar
