GPS Modul, 15 Hz
ST99213-2
Lieferzeit: ca. 2-3 Wochen
CHF 426.10
Inkl. 8.1 % MwSt. zzgl. Versand
GPS Modul, 15 Hz.

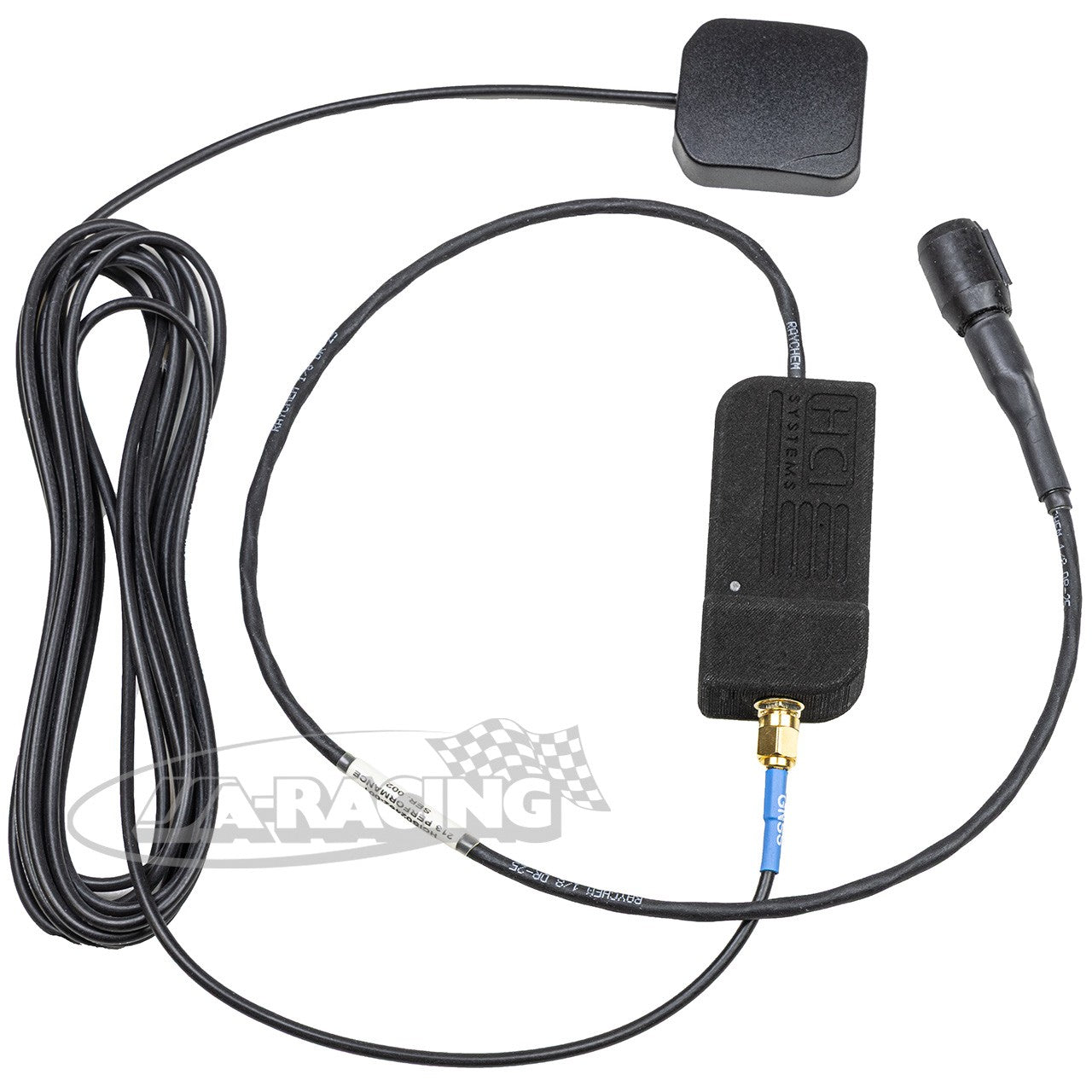

Dieses GPS-Modul besteht aus einer aktiven GPS-Antenne und einem Interface dass die GPS-Informationen im NMEA 0183-Format über RS232 ausgibt. Das Modul ist sowohl für STACK-Systeme, als auch für Systeme anderer Marken verwendbar, die die NMEA0183-Botschaften GPGGA, GPRMC und GPVTG mit 38400 Baud verarbeiten. Der Signalausgang besitzt einen 4-poligen MSS-Stecker. Verwendung mit STACK-Systemen: Das GPS-Modul wird, wie der STACK ST995-Empfänger über den MSS-Stecker angeschlossen und mittels der DataPro Designer-Software für eine Baudrate von 38400 Baud konfiguriert.
Verwendung mit anderen Systemen: Der Anschluss erfolgt über den MSS-Stecker mit der angegeben Pinbelegung. Eine Kalibrierung ist nicht erforderlich. Die NMEA 0183-Botschaften sind vorkonfiguriert und werden automatisch übertragen.
Technische Daten:
|
Versorgungsspannung |
3,3V bis 30 V DC |
|
Kommunikation |
RS232 mit 38400 Baud |
|
NMEA-Botschaften |
GPGGA, GPRMC, GPVTG |
|
Abtastrate |
15 Hz |
|
Einsatztemperatur |
bis 55°C bei 12V-Versorgung |
|
Lagertemperatur |
-25°C bis 85°C |
|
Abmessungen |
Interface 70 mm x 32 mm x 20 mm |
|
Gehäusematerial |
Interface SLS |
|
Antennenanschluss |
SMA |
|
GPS-Sensor |
TAOGLAS 1575 MHz - 1610 MHz, 3 m Kabel |
|
MSS-Steckerbelegung |
Pin 1 - ungenutzt Pin 2 - Masse / 0V Pin 3 - 12V Stromversorgung Pin 4 - Signal |
