ST9918 Race Dash LCD Displaylogger

Der ST9918 Race Dash LCD-Displaylogger ist ein Farb-LCD Motorsportdisplay, das die Kombination von Fahrerinformation und Datenaufzeichnung neu definiert.

Mit seinem perfekt ablesbaren hochauflösenden 7"-Farbdisplay, seinen vielfältigen Schnittstellen, dem leistungsfähigen Datenspeicher und dem robusten und abgedichteten Carbon-Composite-Gehäuse ist es für anspruchsvolle Anwendungen in Motorsport und Fahrzeugentwicklung prädestiniert.

• Brilliantes 7" LCD-Farbdisplay für analoge und digitale Darstellung. Auflösung: 800 x 480, Leuchtdichte: 1000 nit. Sensorgesteuerte Helligkeitsregelung
• Perfekte Animation von analogen Zeigerbewegungen. Kombination von analoger und digitaler Darstellung in der gleichen Displayseite
• Bis zu 20 konfigurierbare Displayseiten. STACK-typisch einfache Konfiguration über Templates
• Konfigurierung von Textmeldungen. Einbindung von Bildern und Logos möglich
• 16 konfigurierbare mehrfarbige LED`s als Warn- und Schaltanzeige
• Rundenzeitanzeige, Rundenzeitvorausberechnung, Bremsdruckanzeige inkl. Bremsdruckverteilung (entsprechende Sensoren finden Sie hier)
• Ganganzeige (über Sensor oder errechnet aus Drehzahl und Geschwindigkeit)

• Konfigurierbares Alarmsystem zur Überwachung der ausgewählten Parameter. Kombinierte Bedingungen möglich
• Ansteuerung der Warnlampen und Schaltausgänge

• 12 konfigurierbare Sensoreingänge (4x konfigurierbar für Puls, 0-5 Volt oder Widerstandsignale (0-526 Ohm) und 8x konfigurierbar für 0-5 Volt)
• Interner 3-Achsen Beschleunigungssensor +/- 8g
• Lap trigger eingang
• 4 integrierte Bedienschalter
• 4 konfigurierbare Schalterein- und ausgänge, verwendbar als Kontrollschalter oder Pro-Control-Ausgänge zur Ansteuerung von Relais oder Geräten
• GPS-Eingang (RS232) - u.a. für Rundenzeitnahme, Streckenkartenerstellung
• Telemetrie-Ausgang (RS232)
• Erweiterbar mit bis zu 2 Race Dash-Erweiterungsmodulen. Je Modul 4 Analog- und 4 Thermoelementeingänge

• 2 konfigurierbare CAN-Wandler. Für 125 kbit bis 1 Mbit einstellbar. Einfach konfigurierbar über Editor-Funktion
• Konfigurierbarer RS232-Port - für GPS und Telemetrie
• Ethernet-Schnittstelle - für Konfiguration, Datenübertragung, Firmware-Update
• USB-Port - für Konfiguration, Datenübertragung, Firmware-Update

• Aufzeichnung von bis zu 128 Datenkanälen
• Abtastrate einzeln pro Kanal einstellbar bis 1000 Hz
• Summenabtastrate max. 8000 pro Sekunde
• Solid-State Speicher mit 4 GB Kapazität
• DataPro Analysesoftware inklusive Zusatzfunktionen wie Mathematik-Tool und Rainbow-Map enthalten
• Datensicherheit durch Pin-Code
• Datenübertragung per Ethernet oder USB

• GPS-Interface mit 10 Hz Abtastung. RS232 Schnittstelle
• NMEA-Protokoll mit bis zu 16 GPS-Kanälen

• Übertragung der Parameter in Echtzeit mit 1, 2 oder 4 Hz. RS232-Schnittstelle
• Telemonitor-Software mit umfangreichen Darstellungsfunktionen enthalten

• Versorgungsspannung: 8-18 Volt. Typische Stromaufnahme: 800 mA
• Anschlussstecker 37-Pin AS-Stecker. Gegenstecker: Deutsch Autosport AS614-35SN

• Gewicht: 700g
• Carbon-Composite Gehäuse, abgedichtet nach IP65
• Betriebstemperatur: -7°C to +80°C
• Luftfeuchtigkeit im Betrieb: 0-100% RH
• Erschütterungsfest: Vibrationen bis 20g, Stoss bis 50g

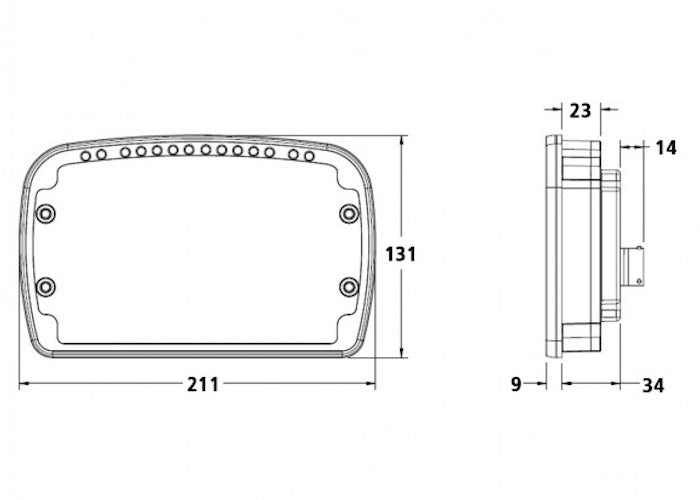

• Abmessungen: 211mm x 132mm x 35mm (B x H x T, ohne Stecker)
