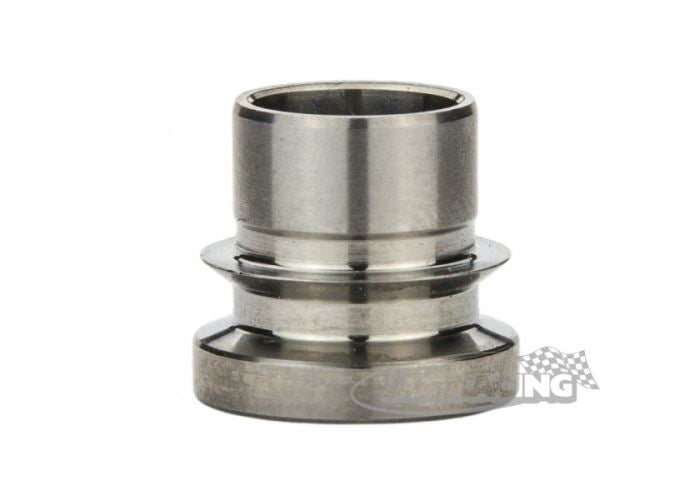

Reduzierhülse für Gelenke, rostfrei
6561-01
Lieferzeit: 1-3 Tage
Von CHF 10.20
Inkl. 8.1 % MwSt. zzgl. Versand
Rostfreie Reduzierhülsen für erhöhten Kippwinkel.
Hülsen aus rostfreiem Stahl mit reduzierter Bohrung und grösserer Einbaubreite zur Erhöhung des Kippwinkels.
Werkstoff: rostfreier Stahl 1.4057

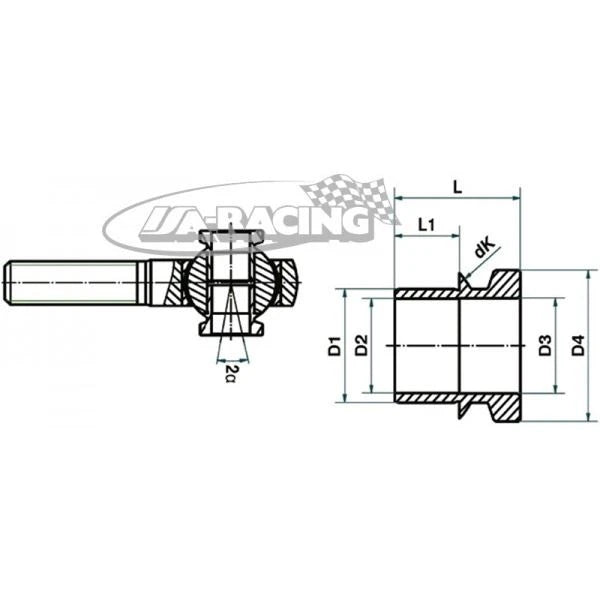

D1H7: Passung für Aufnahmebohrung H7
D2H7: Bohrungstoleranz H7 nach Einbau
|
Best. Nr. |
Grösse D1H7 |
D1 |
D2H7 |
D3 |
D4 |
L |
L1 |
DK |
Kippwinkel a: |
|
6561-01 |
10mm |
10mm |
8mm |
8,1mm |
13,5mm |
11,5mm |
6,5mm |
19,00mm |
23° |
|
6561-02 |
12mm |
12mm |
10mm |
10,1mm |
16,0mm |
14,5mm |
7,5mm |
22,20mm |
23° |
|
6561-03 |
14mm |
14mm |
10mm |
10,1mm |
17,5mm |
14,0mm |
9,0mm |
25,35mm |
22° |
|
6561-04 |
16mm |
16mm |
12mm |
12,1mm |
20,0mm |
15,0mm |
10,0mm |
28,50mm |
21° |
|
6561-05 |
18mm |
18mm |
14mm |
14,1mm |
22,5mm |
19,0mm |
11,0mm |
31,70mm |
22° |
|
6561-06 |
20mm |
20mm |
16mm |
16,1mm |
25,0mm |
20,0mm |
12,0mm |
34,90mm |
21° |
