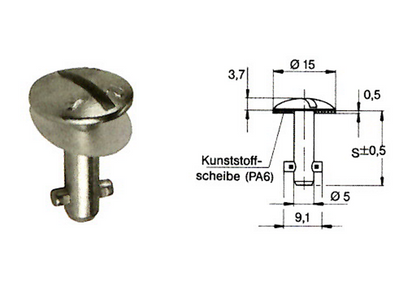

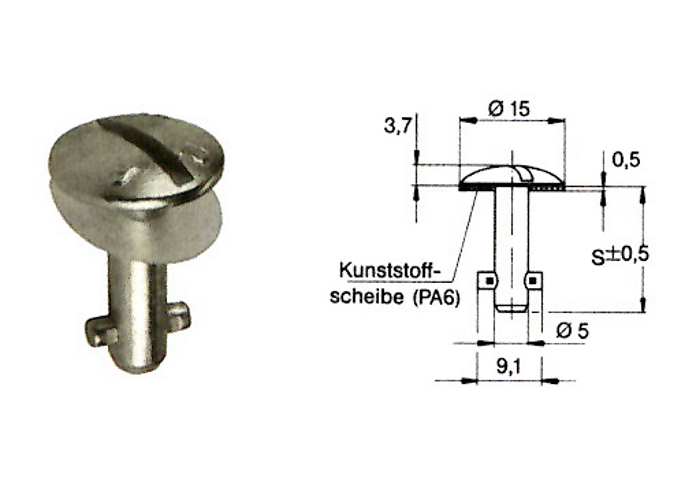

Camloc Verschlusszapfen Serie 50F
6446-0
Lieferzeit: 1-3 Tage
Von CHF 3.95
Inkl. 8.1 % MwSt. zzgl. Versand
Camloc Verschlusszapfen Serie 50F.
Flacher Schnellverschluss mit grossem Kopfdurchmesser des Verschlusszapfens. Maximal zulässige Zugbelastung 900N.
Auswahl Anleitung für Camloc Serie 50F:
Die Verschlusszapfenlänge ist von der Gesamtklemmstärke "G" und dem verwendetem Haltenockentyp abhängig.
- Haltenocken auswählen
- Haltescheibe bzw. Führungsring zur Sicherung des Verschlusszapfens wählen.

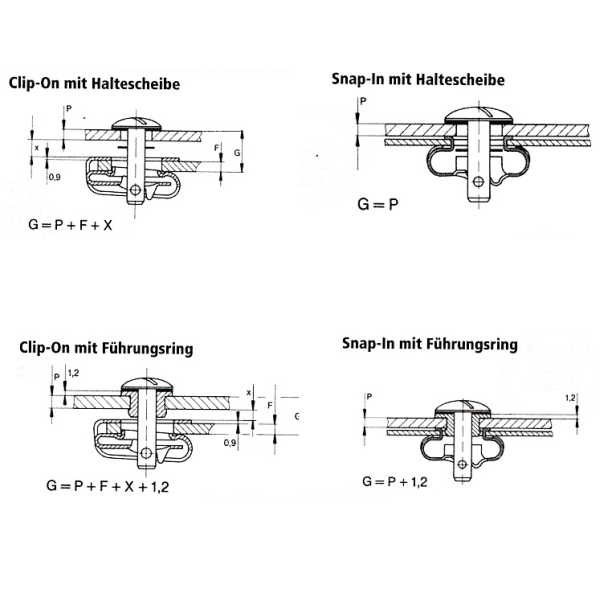

- Gesamtklemmstärke "G" gemäss Abbildung ermitteln
Die Bestellnummer gemäss dieser Tabelle ermittelt:
|
Verschlusszapfen Best. Nr. |
Mit Haltenocken 6447-0 |
Mit Haltenocken 6447-1 |
Mit Haltenocken 6447-2 |
|
6446-0 |
1,70 -2,30mm |
0,50 - 1,10mm |
3,50 - 4,10mm |
|
6446-1 |
2,30 - 2,90mm |
1,10 - 1,70mm |
4,10 - 4,70mm |
|
6446-2 |
2,90 - 3,50mm |
1,70 - 2,30mm |
4,70 - 5,30mm |
|
6446-3 |
3,50 - 4,10mm |
2,30 - 2,90mm |
5,30 - 5,90mm |
|
6446-4 |
4,10 - 4,70mm |
2,90 - 3, 50mm |
5,90 - 6,50mm |
|
6446-5 |
4,70 - 5,30mm |
3,50 - 4,10mm |
6,50 - 7,10mm |
|
6446-6 |
5,30 - 5,90mm |
4,10 - 4,70mm |
7,10 - 7,70mm |
|
6446-7 |
5,90 - 6,50mm |
4,70 - 5,30mm |
7,70 - 8,30mm |
|
6446-8 |
6,50 - 7,10mm |
5,30 - 5,90mm |
8,30 -8,90mm |
|
6446-9 |
7,10 - 7,70mm |
5,90 - 6,50mm |
8,90 - 9,50m |
|
6446-10 |
7,70 - 8,30mm |
6,50 - 7,10mm |
9,50 - 10,10mm |
