Camloc Verschlusszapfen Serie 4002
6407-0
Lieferzeit: 1-3 Tage
Von CHF 5.50
Inkl. 8.1 % MwSt. zzgl. Versand
Camloc Verschlusszapfen Serie 4002.
Kleiner, flacher Schnellverschluss mit Kreuzschlitz-Verschlussszapfen. Maximal zulässige Zugbelastung 4700N.
Auswahl Anleitung für Camloc Serie 4200:
Die Verschlusszapfenlänge ist von der Gesamtklemmstärke "G" sowie von den verwendetem Führungsringe und Haltenockentyp abhängig.
- Führungsring und Haltenocken auswählen

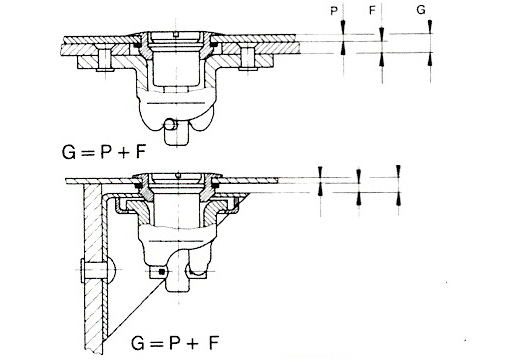

- Gesamtklemmstärke "G" gemäss Abbildung ermitteln
Die Bestellnummer gemäss dieser Tabelle ermittelt:
|
Gesamtklemmstärke "G" |
Mit Führungsring 6409-3 und Haltenocken 6408-1/-3 |
Mit Führungsring 6409-3 und Haltenocken 6408-2 |
Mit Führungsring 6409-0 und Haltenocken 6408-1/-3 |
Mit Führungsring 6409-0 und Haltenocken 6408-2 |
Mit Führungsring 6409-1/-2 und Haltenocken 6408-1/-3 |
Mit Führungsring 6409-1/-2 und Haltenocken 6408-2 |
|
2,80 - 3,55mm |
6407-0 |
|||||
|
3,55 - 4,30mm |
6407-1 |
6407-0 |
||||
|
4,30 - 5,10mm |
6407-0 |
6407-2 |
6407-1 |
|||
|
5,10 - 5,85mm |
6407-1 |
6407-3 |
6407-2 |
|||
|
5,85 - 6,60mm |
6407-2 |
6407-4 |
6407-3 |
|||
|
6,60 - 7,30mm |
6407-3 |
6407-5 |
6407-4 |
|||
|
7,30 - 8,15mm |
6407-4 |
6407-6 |
6407-5 |
|||
|
8,15 - 8,90mm |
6407-5 |
6407-7 |
6407-6 |
|||
|
8,90 - 9,65mm |
6407-6 |
6407-8 |
6407-7 |
|||
|
9,65 - 10,40mm |
6407-7 |
6407-9 |
6407-0 |
6407-8 |
||
|
10,40 - 11,20mm |
6407-8 |
6407-10 |
6407-1 |
6407-9 |
6407-0 |
|
|
11,20 - 11,95mm |
6407-9 |
6407-0 |
6407-2 |
6407-10 |
6407-1 |
|
|
11,95 - 12,70mm |
6407-10 |
6407-1 |
6407-3 |
6407-2 |
||
|
12,70 - 13,50mm |
6407-2 |
6407-4 |
6407-3 |
|||
|
13,50 - 14,20mm |
6407-3 |
6407-5 |
6407-4 |
|||
|
14,20 - 15,00mm |
6407-4 |
6407-6 |
6407-5 |
|||
|
15,00 - 15,75mm |
6407-5 |
6407-7 |
6407-6 |
|||
|
15,75 - 16,50mm |
6407-6 |
6407-8 |
6407-7 |
|||
|
16,50 - 17,30mm |
6407-7 |
6407-9 |
6407-8 |
|||
|
17,30 - 18,00mm |
6407-8 |
6407-10 |
6407-9 |
|||
|
18,00 - 18,80mm |
6407-9 |
6407-10 |
||||
|
18,80 - 19,55mm |
6407-10 |
